Magnetický prieskum
Tvar Zemského magnetického poľa (ZMP) je podobný tvaru poľa tyčového magnetu (fiktívne umiestneného v strede zemského telesa) s osou orientovanou približne v smere osi rotácie Zeme (s odklonom cca 11°). Intenzitu ZMP v danom bode na povrchu Zeme predstavuje totálny vektor T s určitou amplitúdou a orientáciou. V pravouhlom súradnom systéme orientovanom tak, že rovina XY je dotyčnicová k Zemskému povrchu a os Z k nemu kolmá, je možné totálny vektor ZMP rozložiť na príslušné zložky. Uhol I (inklinácia) a D (deklinácia) popisujú lokálnu orientáciu totálneho vektora.
ZMP je v kozmickom priestore jednak ovplyvňované kozmickým magnetickým poľom, ale najmä procesmi, ktoré prebiehajú na Slnku.
Intenzita ZMP v oblasti Slovenska sa pohybuje okolo 47000 nT, najväčšia hodnota je v oblasti magnetických pólov asi 62000 nT, najmenšia v okolí rovníka, asi 23000 nT.
Denné variácie spôsobujú zmeny intenzity v jednotkách až desiatkach nT, magnetické búrky v stovkách nT, anomálie vyvolané zmenou obsahu magnetických minerálov v geologických telesách vyvolávajú zmeny od desiatok do tisícov nT a zmeny väčšie ako desaťtisíc nT môžu vyvolať umelé zdroje, napr. rôzne výkonné elektrické zariadenia, kovové konštrukcie a pod.
Pri geomagnetických meraniach v aplikovanej geofyzike sa zisťujú anomálie lokálneho geomagnetického poľa vytváraného variáciami intenzity magnetizácie horninových celkov. Magnetizácia hornín je vektorová veličina a charakterizuje ju schopnosť vo vonkajšom magnetickom poli si vytvárať sekundárne magnetické pole, podobne ako magnet. Na zemskom povrchu sa potom prejavuje sumárne magnetické pole. Magnetizácia hornín je čiastočne spôsobená indukciou vlastným ZMP a čiastočne ich remanentnou magnetizáciou. Indukovaná magnetizácia závisí v prvom rade od magnetickej susceptibility ako aj od indukujúceho poľa (ZMP). Remanentná magnetizácia závisí od geologickej histórie hornín. Pri vyšších teplotách (ako tzv. Curieho teplota – cca 600°), ktoré súvisia s hĺbkou výskytu, horniny strácajú svoje magnetické vlastnosti.
Jednotky používané v magnetometrii
Pre posúdenie magnetických vlastností hornín sa používa magnetická susceptibilita, ktorá je v sústave SI bezrozmerná. Schopnosť hornín magnetizovať sa, ako aj magnetická indukcia na povrchu zemského telesa sa vyjadrujú v Teslách resp. ich menších mikro a nano násobkoch.
Magnetické vlastnosti hornín
Podľa všeobecnej klasifikácie sa horniny (podobne ako minerály) dajú podľa magnetických vlastností začleniť do 3 kategórií: diamagnetické, paramagnetické a feromagnetické.
U diamagnetických látok je magnetická susceptibilita záporná, takže intenzita indukovaného poľa v nej pôsobí v opačnom smere ako intenzita primárneho poľa. Jedná sa o nezaujímavé látky z hľadiska možností lokalizácie magnetickými meraniami.
Paramagnetické látky majú magnetickú susceptibilitu kladnú a intenzita indukovaného poľa pôsobí v tom istom smere ako intenzita primárneho poľa. Tieto látky vykazujú určitý magnetický moment aj bez prítomnosti primárneho poľa a ich poznanie je dôležité aj pre vyhodnotenie magnetických meraní.
Feromagnetické látky majú magnetickú susceptibilitu kladnú a vysokú, intenzita indukovaného poľa pôsobí v tom istom smere ako intenzita primárneho poľa a zosilňuje ho. Tieto látky často vykazujú značný magnetický moment aj bez prítomnosti primárneho poľa. Ich magnetizácia prebieha podľa známeho priebehu tzv. hysteréznej krivky. Sú najvýznamnejšie z hľadiska magnetického prieskumu a medzi najdôležitejšie minerály patria napr. magnetit, ilmenit, pyrotin, maghemit, kubanit, hematit, ulvospinel, gothit, lepidokrokit, limonit, môžu sa sem zaradiť tiež granáty a niektoré ďalšie minerály ako pyroluzit, polianit, rutil, planterit, kasiterit, greigit.
Využitie magnetometrického prieskumu

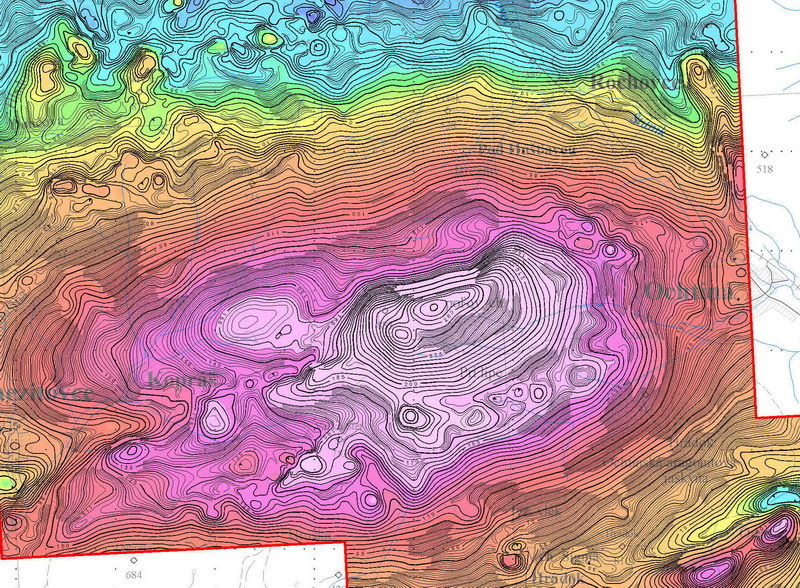

- Geologické mapovanie
- Vyhľadávanie ložísk nerastných surovín

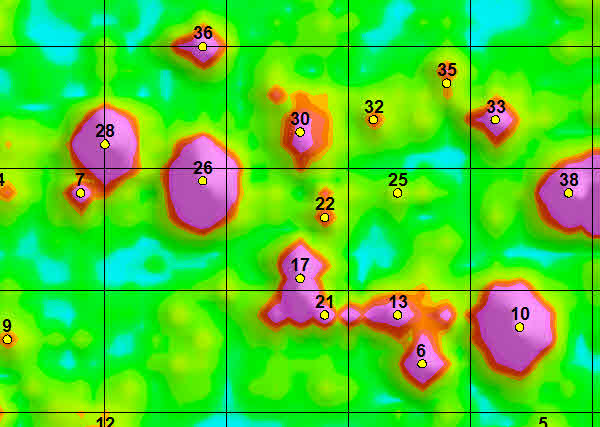

- Vyhľadávanie zakrytých kovových predmetov

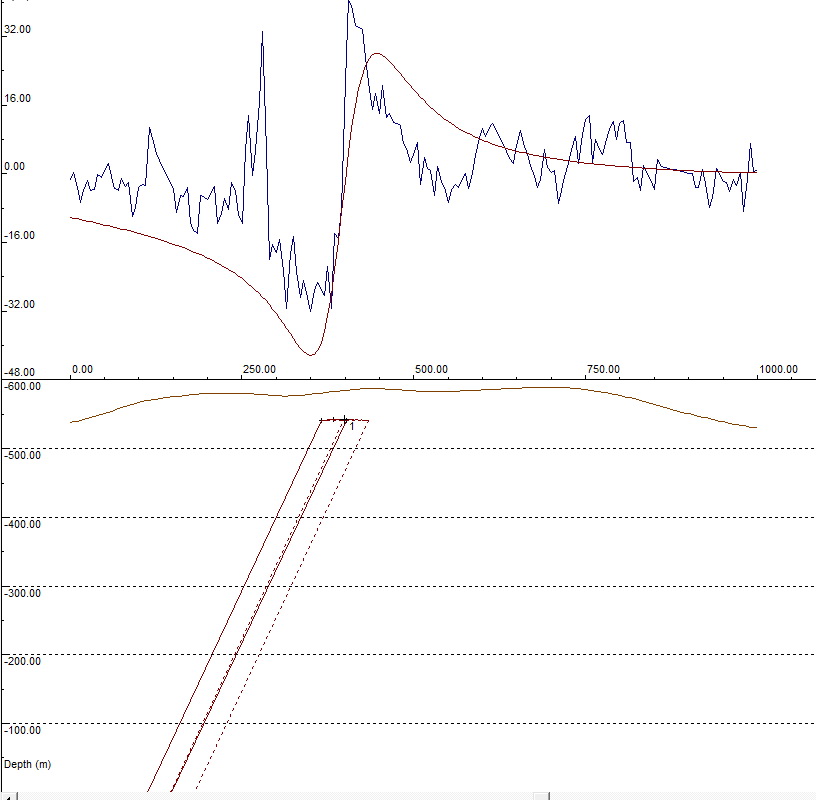

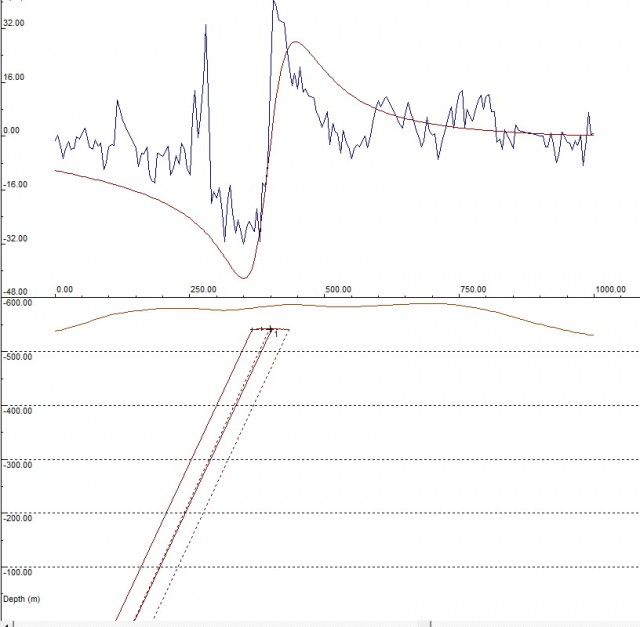

- Modelovanie tvaru a hĺbky telies

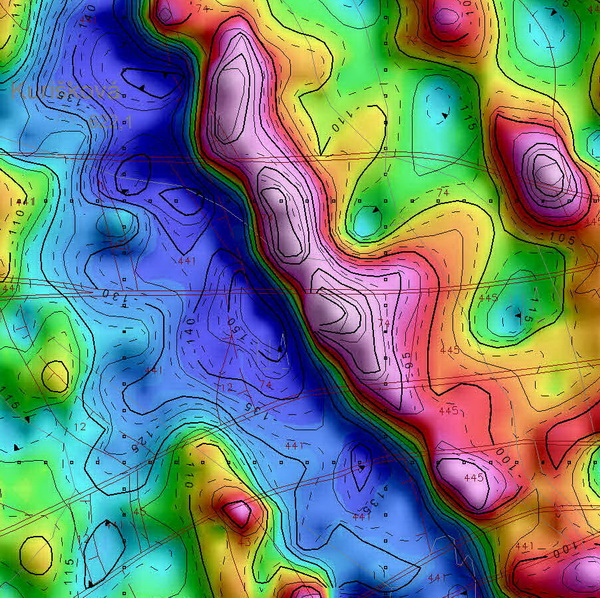

- Vyhľadávanie zlomov a iných vertikálnych rozhraní
- Archeologický prieskum
- Archeologický prieskum

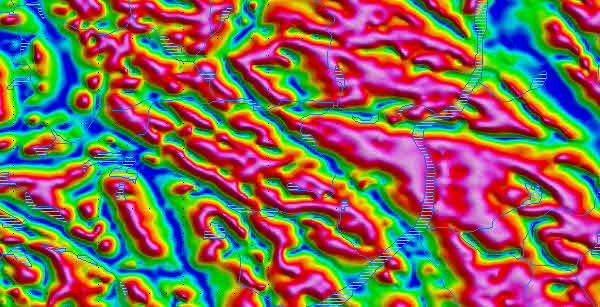

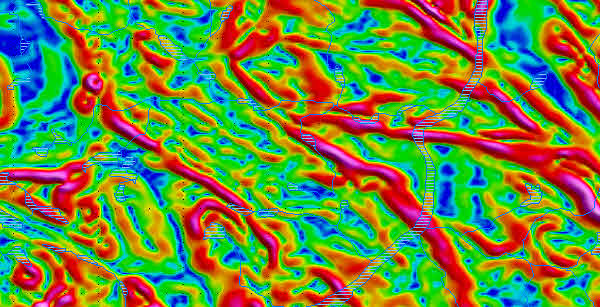

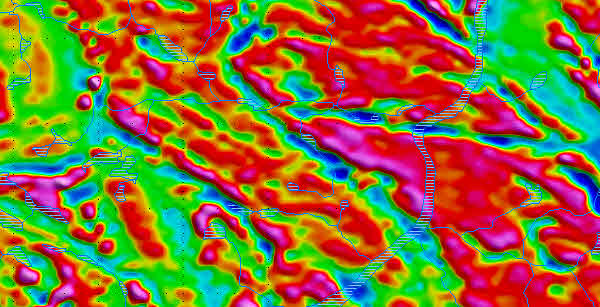

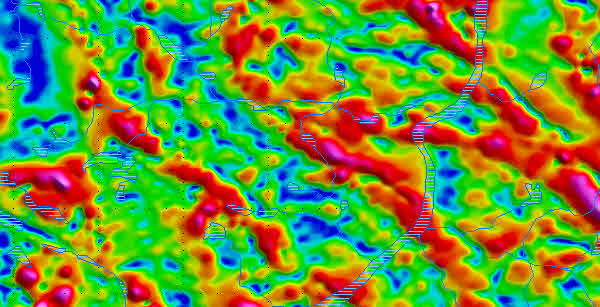

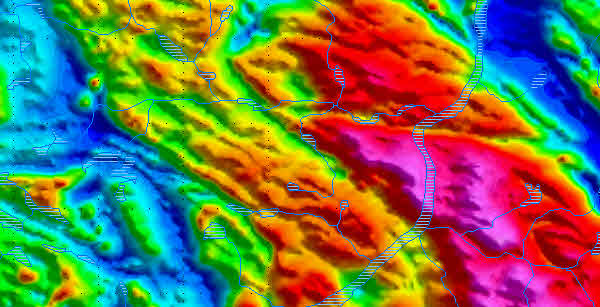

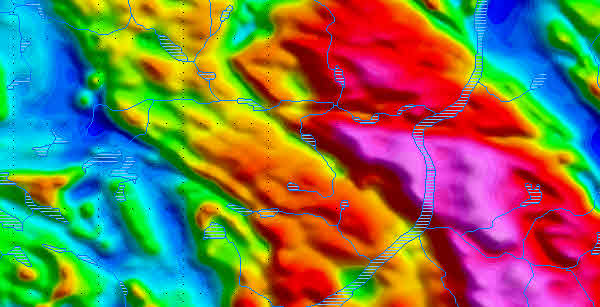

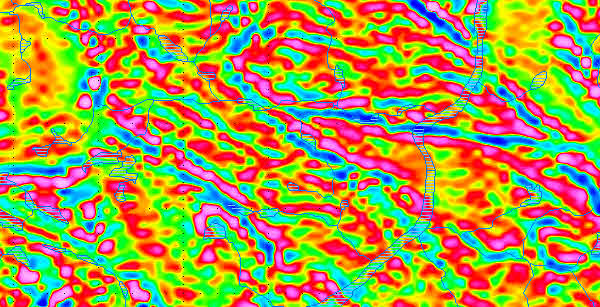

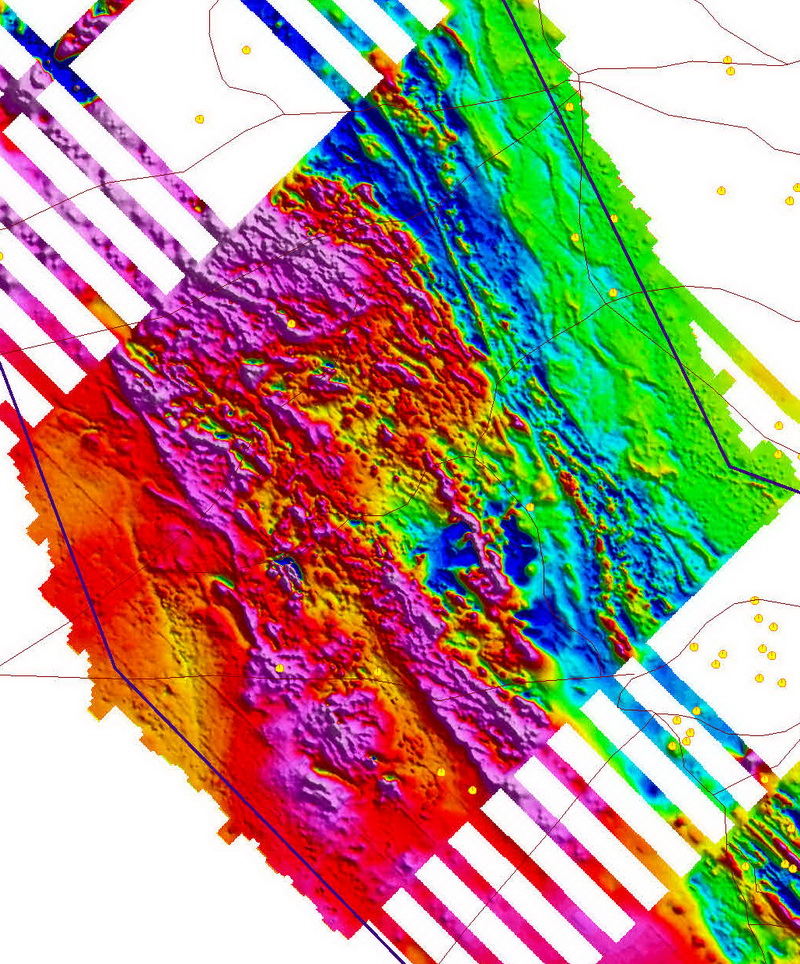

Odvodené mapy
- Residualmagneticmap – Reziduálne magnetické pole je rozdiel medzi vektorom totálnej intenzity magnetického poľa a IGRF (InternationalGeomagneticReferenceField)
- Tiltderivative – Tiltova derivácia sa používa na mapovanie plytkých štruktúr pri prieskume nerastných surovín.
- Analyticsignal – Analytický signál je vhodná metóda pre lokalizáciu hraníc magnetických telies, obzvlášť v prípade veľkej remanentnej magnetizácie
- 1 Verticalderivative – 1 Vertikálna derivácia je mapa rýchlosti vertikálnej zmeny magnetického poľa s výškou. Poskytuje lepšie predstavu o kontaktoch hornín, zostruje anomálie.
- 2 VerticalDerivative – 2 Vertikálna derivácie je mapa zmien rýchlosti vertikálnej zmeny magnetického poľa s výškou.
- Reduced toGeomagnetic Pole – Magnetické anomálie nad symetrickým telesom sa v našich zemepisných šírkach prejavujú nesymetrickými krivkami nad telesom. V rôznych zemepisných šírkach sú tieto krivky rôzne. Symetrický prejav anomálie nad symetrickým telesom je možný len na póle, alebo rovníku. Redukcia na geomagnetický pól je matematický postup, ktorý prepočítava merané hodnoty tak, akoby boli merané na geomagnetickom póle ( zabezpečí symetrický prejav anomálie nad symetrickým telesom).
- Horizontal gradient – Predstavuje rýchlosť zmeny geomagnetického poľa v horizontálnom smere.

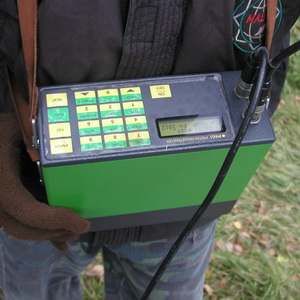

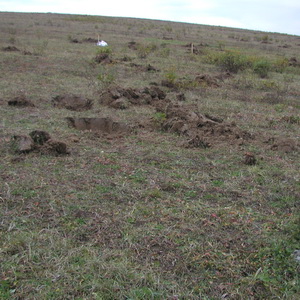

Terénny magnetometrický prieskum
Magnetometrické merania ( používaná frekvencia meranie je zvyčajne 1 s) sú doplnené o meranie magnetických variácií. . Každé meranie obsahuje okrem samotného merania Totálneho magnetického poľa i parameter kvality merania a tiež súdanice x,y,z pre každý meraný bod..
